Smart Home Gateway
Local Controls - Home Switch
이 스마트홈게이트웨이는 아파트 각 세대분전함 또는 통신장비함 옆에 설치 되거나, 홈네트워크 월패드 옆에 설치되어, 홈네트워크와 인터페이스 되어, 관련 홈네트워크와의 연동제어가 가능토록 한다.
또한 각 홈스위치와 RS485 통신방식으로 연결되어, 스마트폰 앱과 연결되어, 조명, 난방, 전열제어가 가능토록 한다.
또한 각 홈스위치와 RS485 통신방식으로 연결되어, 스마트폰 앱과 연결되어, 조명, 난방, 전열제어가 가능토록 한다.
Main Feature
…기존 홈 네트워크와의 인터페이스
…Smart Home Switch 제품과의 인터페이스
…홈서버와 인터페이스를 통한 스위치 Status 및 전력사용량 감시
…Home Switch Networkd와 Wireless 통신 간의 중계 역할 수행
…Zigbee 통신 중계를 통한 무선모듈 디밍제어
…SHS 제품군 무선모듈 연동 제어
…Smart Home Switch 제품과의 인터페이스
…홈서버와 인터페이스를 통한 스위치 Status 및 전력사용량 감시
…Home Switch Networkd와 Wireless 통신 간의 중계 역할 수행
…Zigbee 통신 중계를 통한 무선모듈 디밍제어
…SHS 제품군 무선모듈 연동 제어
Application
…기존 홈네트워크시스템과 인터페이스 되어 연동제어를 적용
…홈스위치들과 연결되어 전용 스마트폰 앱과 연동제어를 적용
…스마트홈스위치(SHS)와 네트워크스위치(NS), 일괄소등스위치와 연결될 수 있도록 이 게이트웨이를 적용한다.
…홈스위치들과 연결되어 전용 스마트폰 앱과 연동제어를 적용
…스마트홈스위치(SHS)와 네트워크스위치(NS), 일괄소등스위치와 연결될 수 있도록 이 게이트웨이를 적용한다.
Specification

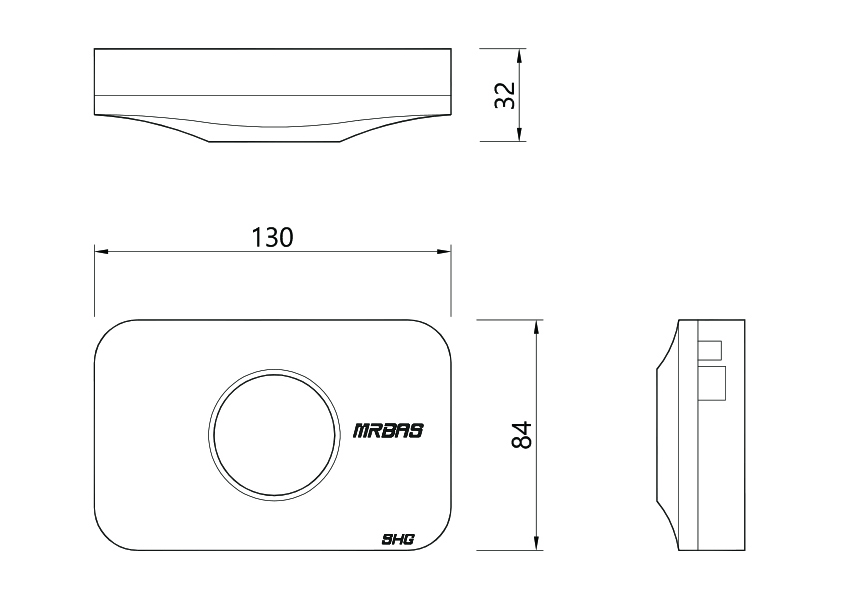

Dimension of Layout
…사용 주위환경 : 온도 - 0 ~ 50∘C /습도 0 ~ 90%
…인터페이스 : Wireless(AP Mode, Station Mode)
Zigbee(IEEE 802.15.4 ZIGBEE)
RS485(Home Switch Network)
…Home Switch Network와 Wireless 통신 간의 중계 역할 수행.
…유무선 통신 통합 Gateway
…IEEE 802.15.4 ZIGBEE TO ETHERNET 프로토콜 변환
…동작전원 : 12 - 24VDC, 250mA
…동작조건 : 0 - 40°C, 0 -90% RH
…인터페이스 : Wireless(AP Mode, Station Mode)
Zigbee(IEEE 802.15.4 ZIGBEE)
RS485(Home Switch Network)
…Home Switch Network와 Wireless 통신 간의 중계 역할 수행.
…유무선 통신 통합 Gateway
…IEEE 802.15.4 ZIGBEE TO ETHERNET 프로토콜 변환
…동작전원 : 12 - 24VDC, 250mA
…동작조건 : 0 - 40°C, 0 -90% RH
