단상 2선식 40(10)A / 80(20)A / 120(30)A
Zero Energy Building
국내 최초의 원격검침용 전자식 전력량계로서 40여종의 형식승인 취득, 다양한 제품을 생산 합니다.
전자식 전력량계는 혁신적인 디자인 및 사이즈 축소로 설치 조건을 갖추어 물류 운송 및 설치, 공간확보가 용이하여 경제성에 탁월합니다.
전력량계는 입력과 출력이 분리형으로 설계되어 상,하 또는 좌,우 타입 결선이 가능하게 구성되어 기존 유도형 전력량계에 비해 사이즈는 1/3로 축소된 반면에 정밀도는 2배 향상이 되었습니다.
전자식 전력량계는 혁신적인 디자인 및 사이즈 축소로 설치 조건을 갖추어 물류 운송 및 설치, 공간확보가 용이하여 경제성에 탁월합니다.
전력량계는 입력과 출력이 분리형으로 설계되어 상,하 또는 좌,우 타입 결선이 가능하게 구성되어 기존 유도형 전력량계에 비해 사이즈는 1/3로 축소된 반면에 정밀도는 2배 향상이 되었습니다.
Main Feature
…저압 단상 2선식 교류회로에 부설하여 유효전략(량) 등을 계량 할 수 있는 계기로서 KSC1201, KSC1203, IEC62052-11, IEC62053-21 및 IEC62056-56 규격에 접합한 제품임
…계기는 송·수전 전력략 및 실시간 전력을 측정하고 비휘발성 메모리에 DATA를 저장함
…중계장치 통신 : RS-485(2 Line)
부하상태 표시기를 통하여 현재 전력의 공급상태 표현
…부하상태 표시기의 회전 방향에 따라 송전/수전 구분 가능
…계기는 송·수전 전력략 및 실시간 전력을 측정하고 비휘발성 메모리에 DATA를 저장함
…중계장치 통신 : RS-485(2 Line)
부하상태 표시기를 통하여 현재 전력의 공급상태 표현
…부하상태 표시기의 회전 방향에 따라 송전/수전 구분 가능
Application
…전력량 계량기를 전등 분전반에 설치하여 실시간으로 전력량을 측정하고 중앙관제와 연결하여 전력량 모니터링 및 제로에너지와 관련된 데이터 정보 수집 및 분석.
Specification

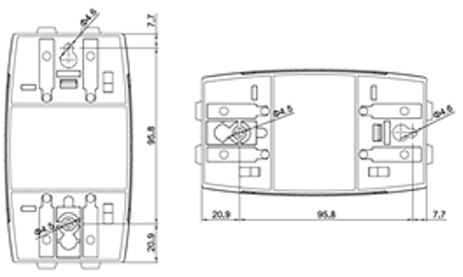

Dimension of Layout
…상선식 : 단상2선식
…결선방식 : 상하 / 좌우(B)
…설치방식 : 노출형
…정격 : 220V 60HZ (40(10)A / 80(20)A / 120(30)A)
…계기 계급 : 1.0 급
…LCD크기 : 15x48mm / 13x45mm(B)
…계기정수 : 1,000Pulse/kWh, 500Pulse/kWh
…중량 : 320g / 434g(80(20)A / 120(30)A)
…통신방식 : RS-485 통신
…결선방식 : 상하 / 좌우(B)
…설치방식 : 노출형
…정격 : 220V 60HZ (40(10)A / 80(20)A / 120(30)A)
…계기 계급 : 1.0 급
…LCD크기 : 15x48mm / 13x45mm(B)
…계기정수 : 1,000Pulse/kWh, 500Pulse/kWh
…중량 : 320g / 434g(80(20)A / 120(30)A)
…통신방식 : RS-485 통신

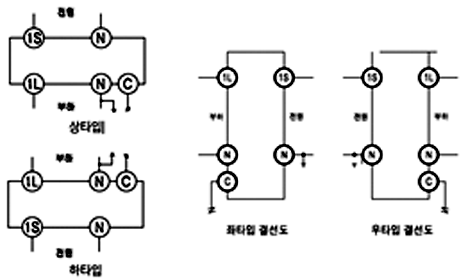

Connection Diagram
