Total Power Off Switch (일괄소등스위치)
Local Controls - Home Switch
외출시 현관에서 스위치 버튼 하나로 전체 전등을 소등하고, 주방의 가스 밸브를 차단해 주는 일괄 소등스위치는 에너지 절감 및 시간 절감, 그리고 안전 사고를 보장해주는 기능을 제공합니다.
Main Feature
…외출시 스위치 버튼 하나로 일괄 소등
…주방의 가스 밸브를 차단하여 안전사고 예방
…릴레이 모듈이 스위치 내에 장착
…스마트한 터치 형 스위치 디자인
…전등 소등 지연 시간 설정 기능 (1초 - 1분)
…홈네트워크시스템과 연동제어
…기타 엘리베이터 호출 기능 및 대기전력차단기능 병행 가능
…주방의 가스 밸브를 차단하여 안전사고 예방
…릴레이 모듈이 스위치 내에 장착
…스마트한 터치 형 스위치 디자인
…전등 소등 지연 시간 설정 기능 (1초 - 1분)
…홈네트워크시스템과 연동제어
…기타 엘리베이터 호출 기능 및 대기전력차단기능 병행 가능
Application
…현관 적당한 위치에 이 스위치를 설치한다. 기존 1 Gang Switch Box에 알맞게 설치가 된다.
…홈네트워크시스템과의 연동을 위하여 데이타라인 결선이 필요하다. 가스밸브 차단에 적용된다.
…10Ampere 릴레이에 해당되는 전등부하를 적용한다.
…필요 시 소등 시간을 설정하여 갑작스런 소등으로 당황하지 안도록 한다.
…홈네트워크시스템과의 연동을 위하여 데이타라인 결선이 필요하다. 가스밸브 차단에 적용된다.
…10Ampere 릴레이에 해당되는 전등부하를 적용한다.
…필요 시 소등 시간을 설정하여 갑작스런 소등으로 당황하지 안도록 한다.
Specification

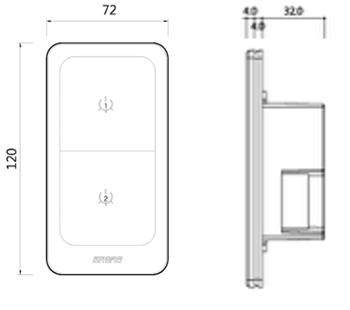

Dimension of Layout
…입력전원: AC220V, 60HZ
…동작전원: DC 5V, 12V
…조명: 정격용량 10 Ampere Latching Relay Max. 2개
…스위치 Type : 터치 방식
…사용 주위환경 : 온도 - 0 ~ 50˚C /습도 0 ~ 90%
…인터페이스 : 홈네트워크 또는 온도콘트롤러와 RS485통신
…설치형태 : Wall사각 Box 매입(1Gang 용 스위치 사각 Box)
…동작전원: DC 5V, 12V
…조명: 정격용량 10 Ampere Latching Relay Max. 2개
…스위치 Type : 터치 방식
…사용 주위환경 : 온도 - 0 ~ 50˚C /습도 0 ~ 90%
…인터페이스 : 홈네트워크 또는 온도콘트롤러와 RS485통신
…설치형태 : Wall사각 Box 매입(1Gang 용 스위치 사각 Box)

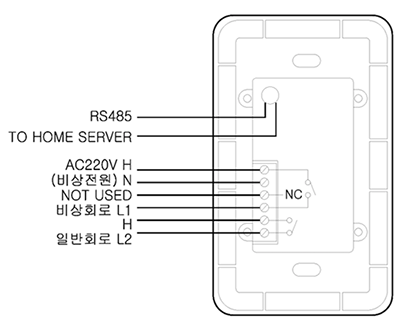

Connection Diagram
