Network Scene Switch 1 Gang
Local Controls - Home Switch
이 스위치는 난방을 제외한 조명 및 전열 스위치로 적용한다.
홈네트워크 시스템과 RS485통신으로 연결되어 각 방 및 복도, 베란다, 창고등에 설치되어 동작된다.
홈네트워크 시스템과 RS485통신으로 연결되어 각 방 및 복도, 베란다, 창고등에 설치되어 동작된다.
Main Feature
…10 Amp. 래칭릴레이가 스위치 내에 장착(최대3개까지)
…스마트한 터치 형 스위치 디자인
…홈네트워크시스템과 연동제어
…기타 엘리베이터 호출 기능 및 대기전력차단기능 병행 가능
…스마트한 터치 형 스위치 디자인
…홈네트워크시스템과 연동제어
…기타 엘리베이터 호출 기능 및 대기전력차단기능 병행 가능
Application
…각 방에 이 스위치를 설치한다. 기존 1 Gang Switch Box에 알맞게 설치가 된다.
…홈네트워크시스템과의 연동을 위하여 데이타라인 결선이 필요하다.
…10Ampere 릴레이에 해당되는 전등부하를 적용한다.
…스마트폰 앱 프로그램과 연동되어 외부에서도 이 스위치를 동작시켜, 각 방의 조명을 제어한다.
…홈네트워크시스템과의 연동을 위하여 데이타라인 결선이 필요하다.
…10Ampere 릴레이에 해당되는 전등부하를 적용한다.
…스마트폰 앱 프로그램과 연동되어 외부에서도 이 스위치를 동작시켜, 각 방의 조명을 제어한다.
Specification

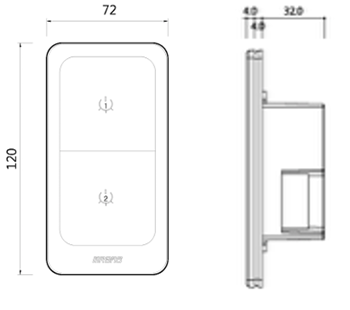

Dimension of Layout
…입력전원: AC220V, 60HZ
…동작전원: DC 5V, 12V
…조명: 정격용량 10 Ampere Latching Relay Max. 2개
…스위치 Type : 터치 방식
…사용 주위환경 : 온도 - 0 ~ 50˚C /습도 0 ~ 90%
…인터페이스 : 홈네트워크 또는 온도콘트롤러와 RS485통신
…설치형태 : Wall사각 Box 매입(1Gang 용 스위치 사각 Box)
…동작전원: DC 5V, 12V
…조명: 정격용량 10 Ampere Latching Relay Max. 2개
…스위치 Type : 터치 방식
…사용 주위환경 : 온도 - 0 ~ 50˚C /습도 0 ~ 90%
…인터페이스 : 홈네트워크 또는 온도콘트롤러와 RS485통신
…설치형태 : Wall사각 Box 매입(1Gang 용 스위치 사각 Box)

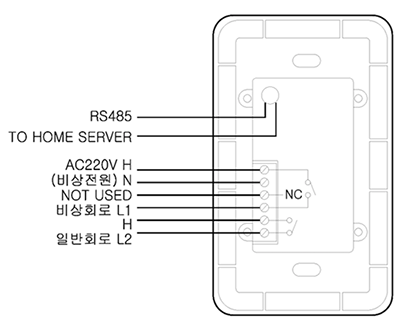

Connection Diagram
