PHOTO SNESOR는 크게 3가지 타입으로 나누어 진다. 실내용, 외부용, 아트리움용이다. 여기서 소개하는 조도센서는 실내용이다. 이 센서는 조도센서콘트롤러와 연결되어 조명제어시스템에서 조도를 계측하고, 프로그램에서 조도를 설정하여, 설정된 조도에 의해 관련 등기구 릴레이를 점소등 시켜주는 역할을 한다.
Main Feature
Application
조명제어용 조도센서는 대부분은 창가 지역 실내에 설치된다.
하나의 조도센서에서 감지된 조도를 가지고, 여러개의 조명제어 릴레이를 제어한다. 창가 지역 위주로 조도센서에 의한 제어를 한다. 이 조도센서는 계측이 가능하여, 중앙감시반 PC에서 조도치를 표시하여, 창가지역의 조도치 감시와 조도에 따른 설정을 하여, 해당 조명제어릴레이를 제어한다.
Specification
Dimension of Layout
…+- 1% at 21℃ Derated to +-5% at -18℃ to 49℃
…Temperature : -11 ~ 60℃
…Warranty : 5 year
…Input Voltage : 24VDC
…Output Voltage : 10 VDC full output
…Output Offset : 0 VDC or 1 VDC analog - total darkness

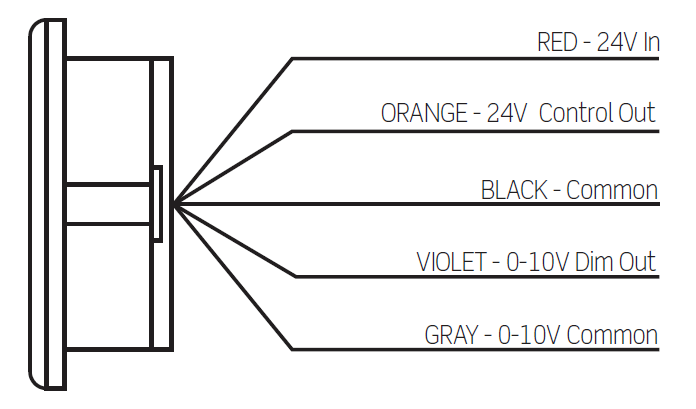

…Wiring : Three conductors 18 gauge standard cable
. Red : Pos, DC Input
. Black : DC common
.Yellow : Output
…PC-I (Indoor) : Downward, 0-100FC', Lens (Clear Fresnel)
…PC-O (Outdoor) : Horizontal, 0-250FC', Lens (Clear Flat)
…PC-A (Atrium) : Horizontal, 2-1000FC'. Lens (Opaque Dome)
…PC-S (Skylight) : Upward, 10-2000FC', Lens (Dark Dome)
…PC-1-OL (Open loop) : 45', 30-3000FC'. Lens (Opaque Flat)
…Temperature : -11 ~ 60℃
…Warranty : 5 year
…Input Voltage : 24VDC
…Output Voltage : 10 VDC full output
…Output Offset : 0 VDC or 1 VDC analog - total darkness
…Wiring : Three conductors 18 gauge standard cable
. Red : Pos, DC Input
. Black : DC common
.Yellow : Output
…PC-I (Indoor) : Downward, 0-100FC', Lens (Clear Fresnel)
…PC-O (Outdoor) : Horizontal, 0-250FC', Lens (Clear Flat)
…PC-A (Atrium) : Horizontal, 2-1000FC'. Lens (Opaque Dome)
…PC-S (Skylight) : Upward, 10-2000FC', Lens (Dark Dome)
…PC-1-OL (Open loop) : 45', 30-3000FC'. Lens (Opaque Flat)

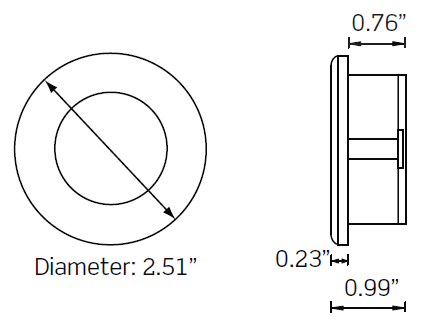

Dimension of Layout
