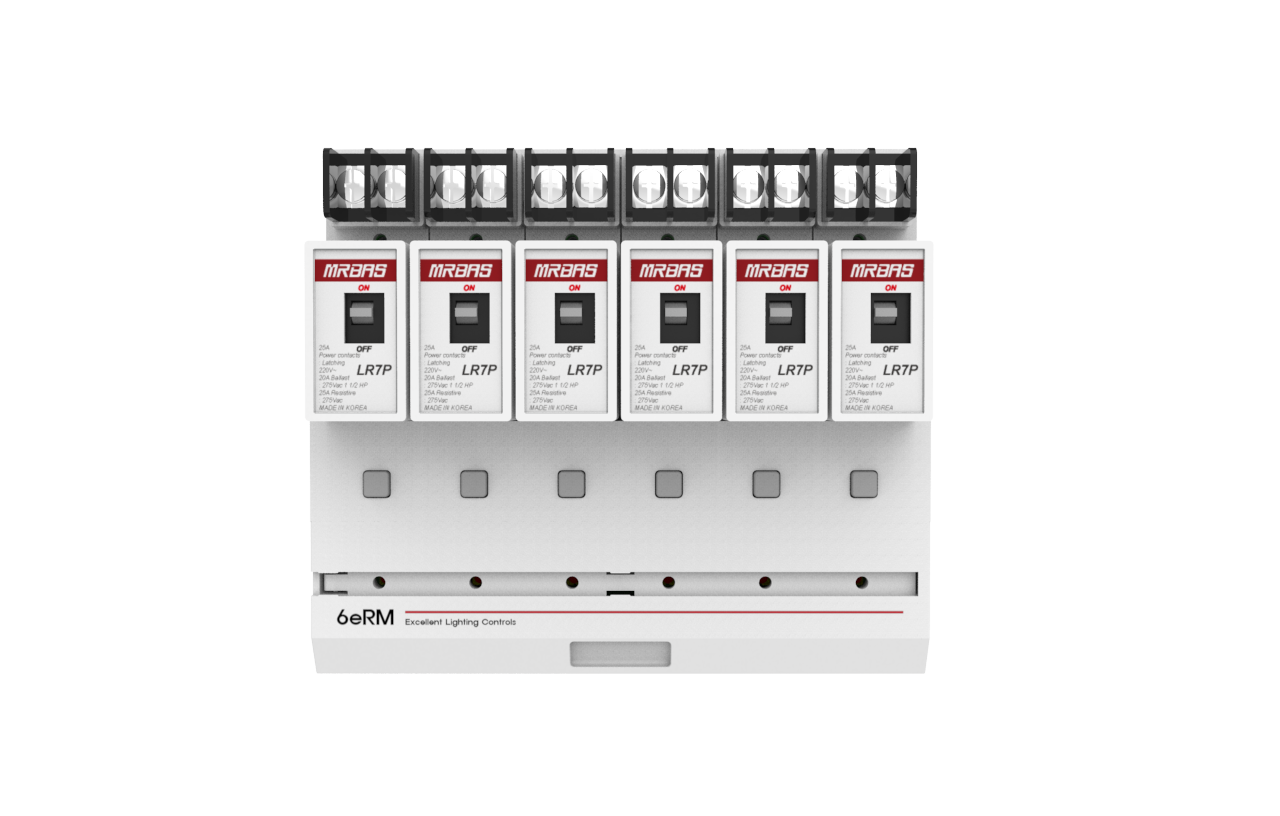

6eRM은 6개의 RELAY ON/OFF Control 모듈이다.
Relay의 ON/OFF제어 및 동작상태표시등의 기능을 수행한다. ETLC 통신을 통하여 SCU와 연결되며 ETLC프로토콜을 통하여 스케쥴 및 ON/OFF 동작수행, ON/OFF 상태표시, RELAY 그룹제어, 시간대 스케 줄제어, 일출/일몰 스케줄제어 등을 수행한다. Relay의 동작 LOG 및 Runtime의 데이터를 저장한다. 특히, 이 6eRM은 6개의 탈부착이 가 능한 Latching Relay를 Relay Module내에 장착하였다.

…각 Relay 상태를 표시하는 LED Status indicators
…Relay Fail시 LED Flick 기능.
…Full 2- Wire Bus로 연결되는 Data Line
…Down Load 및 Database 수정등 작업 시에도 제어 가능
…각 제어반은 Global Stand Alone 가능
…중앙제어시스템 불능 시에도 지속적 실행
…25A Latching Relay 들을 이 보드에 내장한 형식

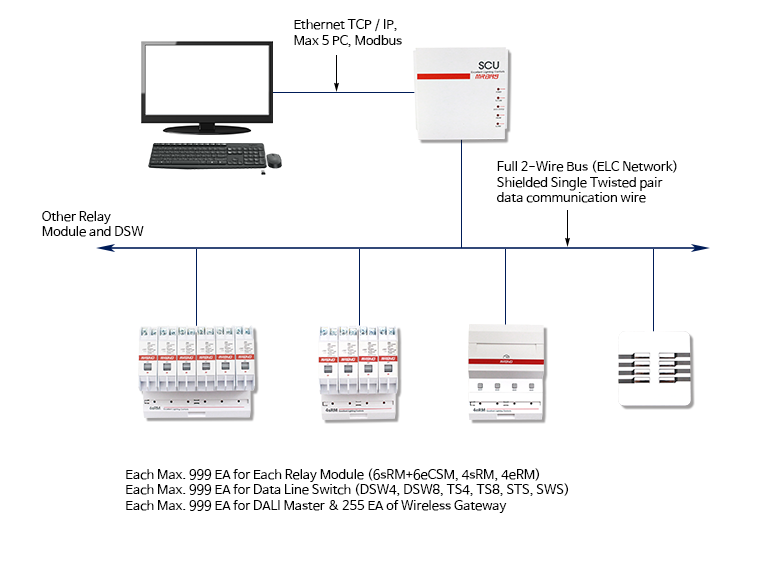

…최대 SCU(통신장치)에 999개 까지 연결 적용

… 릴레이모듈은 SCU 하나에 999개 까지 연결되어 각 프로그램에 의 한 연동제어를 수행한다. 각 릴레이모듈은 콘트롤보드와 릴레이구동 보드, 통신보드등이 일체로 결합한 구조로 설계되어 있다. 하단의 케 이스카바를 앞으로 당겨 열면, 데이타 통신 연결단자와 센서 입력단 자 2개가 준비되어 있어, 필요한 부분을 연결하여 사용할 수 있게 되 어 있다. 각 릴레이 및 구동보드의 상태를 표시를 하는 LED Indicator가 준비되어 있고, 릴레이는 보드에 DIN RAIL형식으로 부 착이 되어 사용된다.
…강전라인 및 약전라인을 케이스 카바 안쪽으로 처리하여 깔끔한 결 선 후 케이블 처리. …현장 조작용 on/off 스위치를 장착한 25Ampere Latching Relay가 보드에 DIN RAIL형식으로 부착이 되어 사용된다.

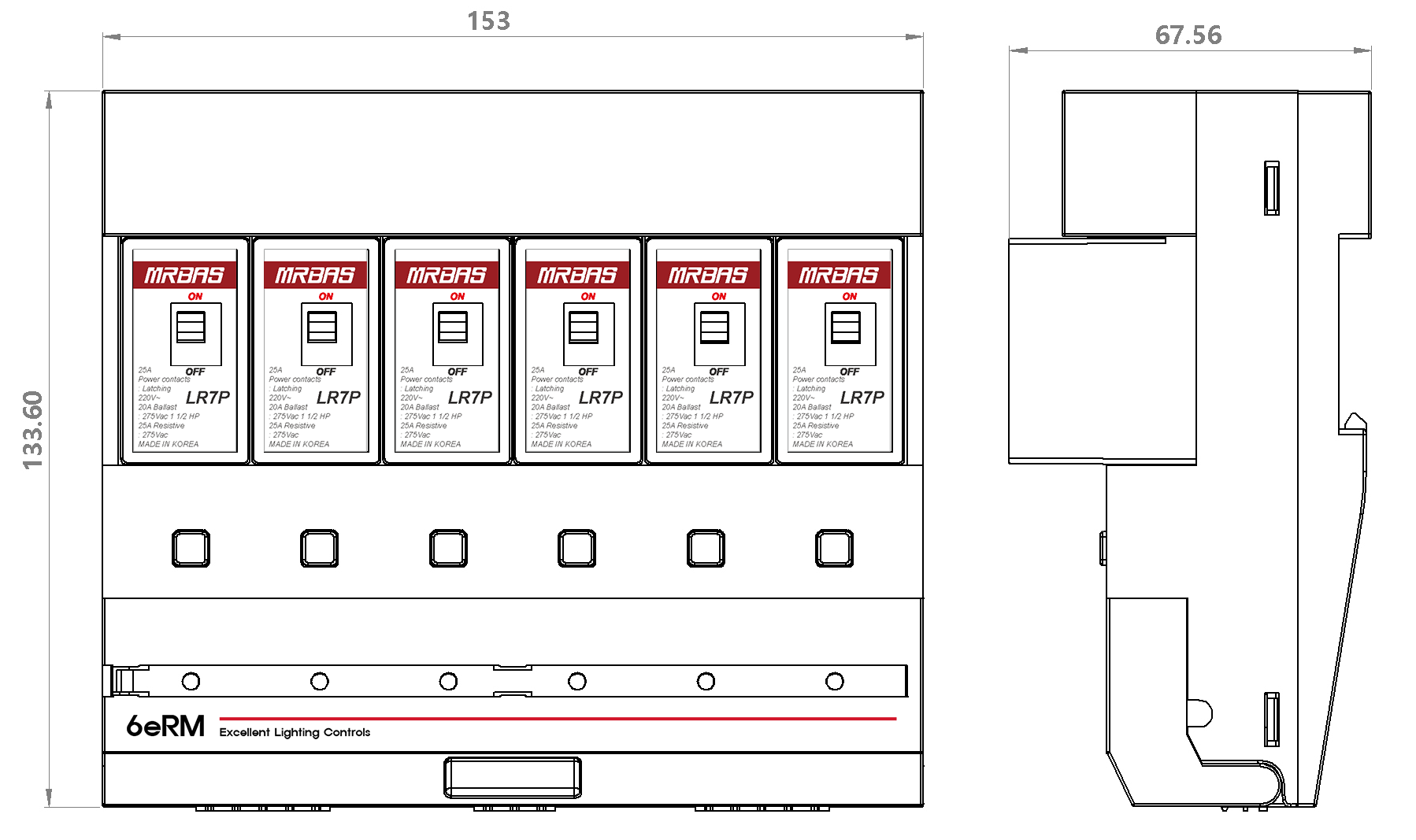

…새로운 디자인과 콤팩트

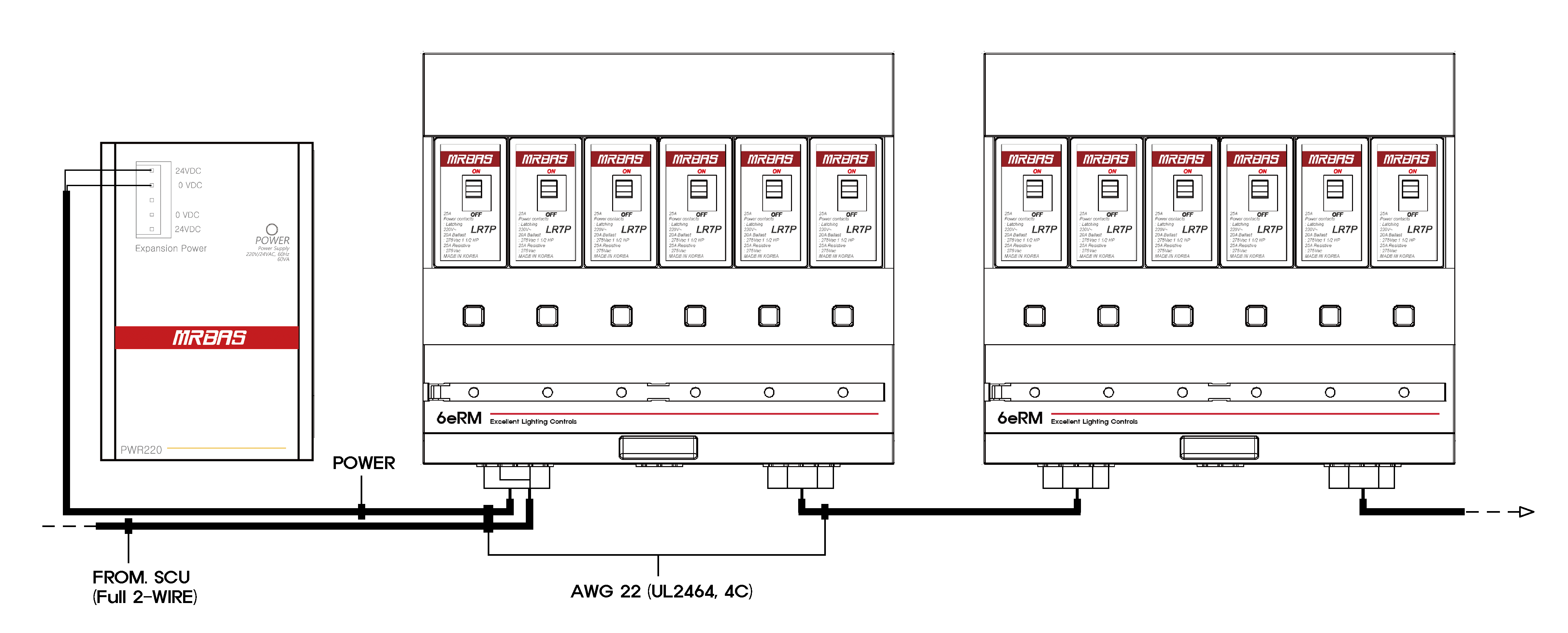

… 릴레이모듈은 Full 2-Wire 통신방식으로 연결되며, 각 릴레이모듈를 상하로 설치할 경우, 상하 데이타라인이 연결될 수 있도록 통로가 되어 있어, 데이타라인 케이블이 겉에서 볼 수 없도록 깔금하게 처리되어 있 다.

…6ea - LED Status Indicators
…6ea - 25 ampere Latching Relay
…Full 2-Wire Communication
…Address Setting : 1-999
…32Bit Stand Alone Processor
…2ea - Digital Input
…Operation Condition : -10 ~ 60°C
…AC/DC24V, 50/60Hz, 7VA
