enteliBUS Expander (eBX)는 I/O 확장에 사용됩니다. 각 확장 장치는 최대 8 개의 I / O 모듈 (eBM-xxx)을 지원합니다. eBX는 확장기 백플레인과 번들로 제공됩니다. 각 백플레인에 하나의 확장 모듈이 필요합니다. 익스팬더 백플레인은 각각 최대 4 또는 8개의 I/O 모듈을 지원하는 2 가지 크기로 제공됩니다. 각 백플레인의 끝에있는 커넥터를 사용하여 최대 8개의 백플레인을 연결하고 단일 enteliBUS 자동화 엔진 (eBCON 또는 eBMGR)에서 제어 할 수 있습니다.

…모듈식 확장형 I/O
…최대 8개의 확장기 / 백플레인을 단일 자동화 엔진 (eBMGR 또는 eBCON)
…자동감지 및 핫 스왑 가능 I/O 모듈
…전원, 모듈 상태 및 통신 버스 활동의 LED 상태 표시
…스냅 끼워 맞춤, 모듈 추가 또는 제거에 필요한 도구 없음
…소형 풋 프린트, DIN 레일 장착 가능
…모듈식 설계로 유연성, 서비스 용이성 및 향후 업그레이드 및 확장을위한 비용 절감

…Device Addressing
…eBUS address set via rotary switch
…Connectors
…Removable screw-type terminal connector for power
…Wiring Class
…Class 2 / SELV
…Power
…24 VAC/DC
…3 VA 100 VA maximum with fully loaded modules‡
…‡eBX supplies power for up to 8 I/O modules connected to the backplane

…Ambient
…0° to 55°C (32° to 131°F) 10-95% RH (non-condensing)
…Dimensions
…eBX-04*
…5.0 x 5.7 x 4.0 in. (12.6 x 14.4 x 10 cm) 0.913 lb (414 g)
…eBX-08*
…5.0 x 9.3 x 4.0 in. (12.6 x 23.4 x 10 cm) 0.974 lb (442 g)
…*Dimensions are for eBX package with associated backplane
…Mounting
…Backplane: Snap mount to standard 35 mm DIN rail
…eBX: Snap mount to backplane and DIN rail assembly

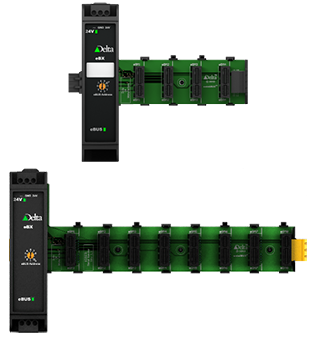

eBX-04
...enteliBUS Expander - I/O Expander with 4 slot Expander Backplane

eBX-08
...enteliBUS Expander - I/O Expander with 8 slot Expander Backplane

eBM-xxx
...enteliBUS I/O Modules, see parts list for a list of available modules

eBX-TERM
...enteliBUS eBUS network terminator

eBB-CABLE
...enteliBUS eBUS cable kit
