DM-010V 는 8 Channel의 0~10V 디밍 채널을 보유한 Dimming Control 모듈이다. 각각의 0~10V 디밍 모듈은 ON/OFF제어를 할 수 있는 16A의 릴레이를 포함 하고 있다, 그리고 이 모듈에서 각 Channel 별로 ON/OFF 및 Dimming을 수동으로 조작할 수 있고, 각 채널의 디밍상태를 00 - FF 디스플레이 로 확인할 수 있다.

…8개의 16A Latching 릴레이 장착.
…8개의 0~10V 디밍 모듈 채널.
…0 ~ 100% 디밍제어.
…16개 Group /16개 Scene 제어.
…Full 2-Wire Bus (ELC Network) 로 연결되는 데이타라인으로 강력한 데이터 통신.
…데이터베이스 및 프로그램 수정등 다운로딩 시에도 제어는 지속적으로 실행된다.
…각 제어반간의 연동프로그램등은 Global Stand Alone 기능으로 중앙감시반 불능시에도 지속적으로 실행된다.
…기존 GDS스위치 및 DSW, TS, STS 사용.
…Fade time, Fade rate 및 Min/Max 제어.
…로컬 제어 (Up / Down / Level).

DM-010V모듈은 SCU 하나에 999개 까지 연결되어 각 프로그램에 의한 연동제어를 수행한다. 각 모듈은 콘트롤보드와 릴레이구동보드, 통신보드, 0~10V 디밍보드등이 일체로 결합한 구조로 설계되어 있다. 로컬 디밍 및 릴레이 ON/OFF를 채널별로 제어 및 상태표시를 할 수 있도록 구동 및 표시부를 포함하고 있다. Min, Max, 16 Group/ Scene제어를 할 수 있으며 디밍제어 시, 유용한 여러가지 기능들을 보유하고 있다.

…CPU : 32 Bit Stand Alone Control Processor
…통신 : Full 2-Wire Communication (DALI Protocol 대응)
…전원 : AC/DC24V & 50/60Hz
…릴레이(8회로) : 16 Ampere Latching 릴레이
…0 -10V Dimming Channel : 8채널
…주소 설정 범위 : 1 ~ 999개
…동작 환경 : 0°C ~ 60°C

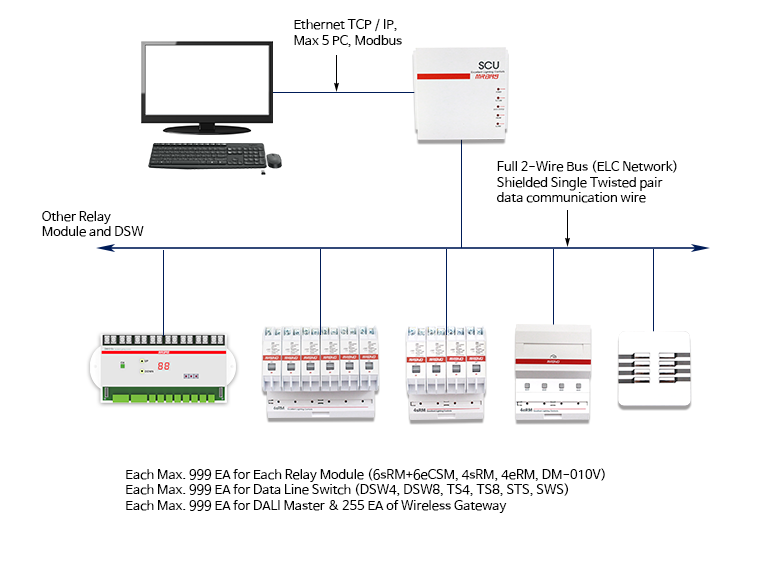

DM-010V모듈은 Full 2-Wire 통신방식으로 연결되며, 각 모듈을 상하로 설치할 경우, 상하 데이타라인이 연결될 수 있도록 통로가 되어 있어 확장시 용이하도록 되어 있다.
