P40
Overview
P40 AGILE Enhanced 디지털보호계전기는 수배전반의 순방향(Directional)
및 역방향(Non Directional)Feeder에 대한 보호계전기의 기능을 수행하는 장
비이다. 이 디지털보호계전기는 피더에 대한 보호계전기능외에 메터링, 제어기능
도 보유하고 있다.
P40 Agile Enhanced는 64개 샘플/사이클의 샘플링과 데이터로깅, 오실 로그래프 및 이벤트 내용을 모니토링하고, 특히 차단기의 다양한 이벤트 내 용(동작시간, 횟수, 아크 내용등을 저장 감시한다. 다양한 옵션기능으로 다양한 Application이 가능하다. 즉, IEC61850 Edition 1과 2 통신프로토콜을 적용하여, 타기종과 호환도 수월하다. 또한 계전기의 Depth가 160mm로 수배전반 공간활용에도 유리하다.
P40 Agile Enhanced는 64개 샘플/사이클의 샘플링과 데이터로깅, 오실 로그래프 및 이벤트 내용을 모니토링하고, 특히 차단기의 다양한 이벤트 내 용(동작시간, 횟수, 아크 내용등을 저장 감시한다. 다양한 옵션기능으로 다양한 Application이 가능하다. 즉, IEC61850 Edition 1과 2 통신프로토콜을 적용하여, 타기종과 호환도 수월하다. 또한 계전기의 Depth가 160mm로 수배전반 공간활용에도 유리하다.
Main Feature
……보호 기능과 통합 통신의 기능이 개선되었다.
…Ethernet Card 내장으로 100Mbps 통신
…64개 샘플/사이클을 오실로그래프로 표시
…11개 입력/11개 출력
…MOD Bus, IEC60870-5-103, DNP3.0 serial & Ethernet, 그리고 IEC61850 Ed 2.0 프로토콜
…작은 DEPTH(160mm)
…빠른 보호 동작 SCAN(2ms), 그리고 Goose Timing.
…0.5% 계측 편차
…Logic program가능
…차단기 상태 모니토링 및 데이타 저장 : 차단기 동작시간, 횟수, 아크 발 생 내용등.
…Harsh(열악한 환경) 환경에 대비한 Coating
…Ethernet Card 내장으로 100Mbps 통신
…64개 샘플/사이클을 오실로그래프로 표시
…11개 입력/11개 출력
…MOD Bus, IEC60870-5-103, DNP3.0 serial & Ethernet, 그리고 IEC61850 Ed 2.0 프로토콜
…작은 DEPTH(160mm)
…빠른 보호 동작 SCAN(2ms), 그리고 Goose Timing.
…0.5% 계측 편차
…Logic program가능
…차단기 상태 모니토링 및 데이타 저장 : 차단기 동작시간, 횟수, 아크 발 생 내용등.
…Harsh(열악한 환경) 환경에 대비한 Coating
Specification
…프로세서 : 32Bit RISC 마이크로 프로세서
…저장방식 : 비휘발성 Flash Memory
…통신방식 : MOD BUS RTU, MOD BUS TCP지원, IEC60870-5-103, DNP3.0 Serial, DNP3.0 Ethernet 및 IEC61850 Ed.2 protocol
…Ethernet 및 Serial 동시 작동 가능
…앞면에 USB 포트와 뒷면에 RS485 및 RJ45 포트 준비.
…앞면 IP52 Protection, 뒷면 IP20 Protection
…11개 Binary 입력 / 11개 Binary 출력
…전원공급 : 50/60Hz
…취부방식 : Panel-Mount 구조
…주요 기능 : 보호계전기(PROTECTION), 제어 (CONTROL), 감시 (MONITORING), 분석(ANALYSIS) 및 계측(METERING) 기능
…저장방식 : 비휘발성 Flash Memory
…통신방식 : MOD BUS RTU, MOD BUS TCP지원, IEC60870-5-103, DNP3.0 Serial, DNP3.0 Ethernet 및 IEC61850 Ed.2 protocol
…Ethernet 및 Serial 동시 작동 가능
…앞면에 USB 포트와 뒷면에 RS485 및 RJ45 포트 준비.
…앞면 IP52 Protection, 뒷면 IP20 Protection
…11개 Binary 입력 / 11개 Binary 출력
…전원공급 : 50/60Hz
…취부방식 : Panel-Mount 구조
…주요 기능 : 보호계전기(PROTECTION), 제어 (CONTROL), 감시 (MONITORING), 분석(ANALYSIS) 및 계측(METERING) 기능
Application
발전소, 공장, 석유 및 가스화학공장, 재생에너지 발전설비, 상업
용 빌딩등 전력계통 인프라를 위한 수배전시스템들에 적용.
…배전 라인 뿐만아니라 전송 라인 전체 계통에 적용.
…저항/임피던스 접지시스템과 같이, 제한된 고장 전류가 있는 시스
템등을 통해 견고하게 접지.
…향상된 고조파 모니토링 및 정확한 기록이 필요한 재생에너지가
연결된 네트워크에 적용
…빠른 보호 체계로 부하 차단 계통 유지.
…향상된 동기화 및 자동 복구 체계

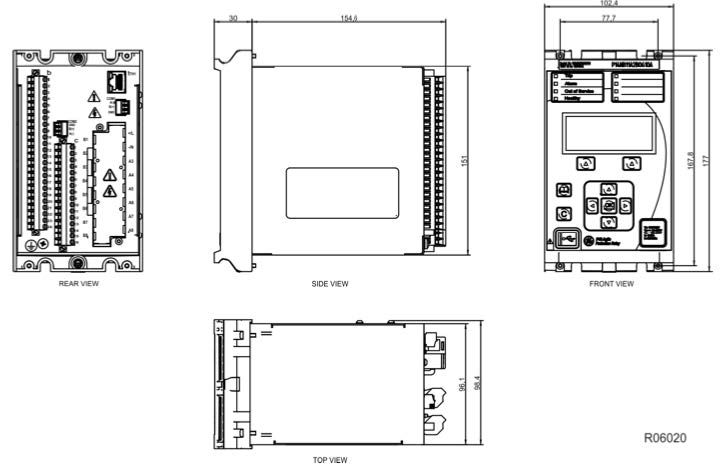

Dimension

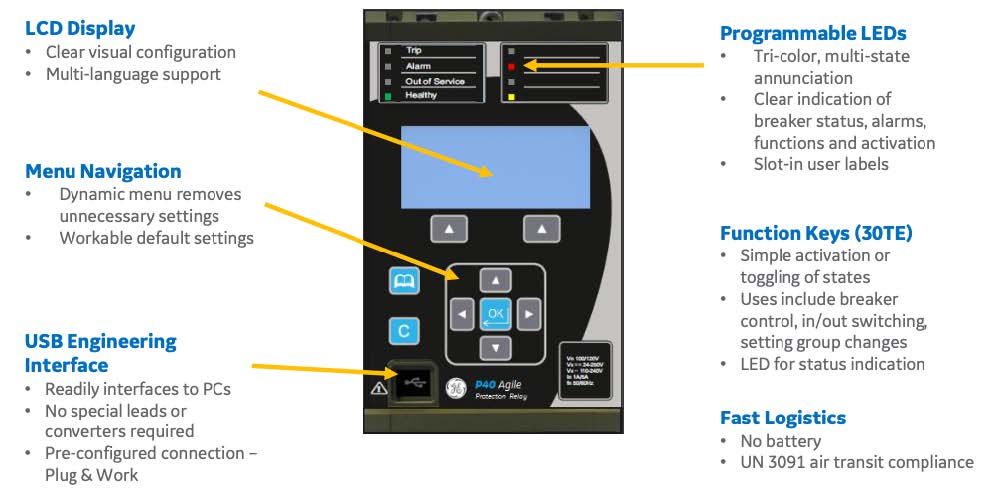

User Interface

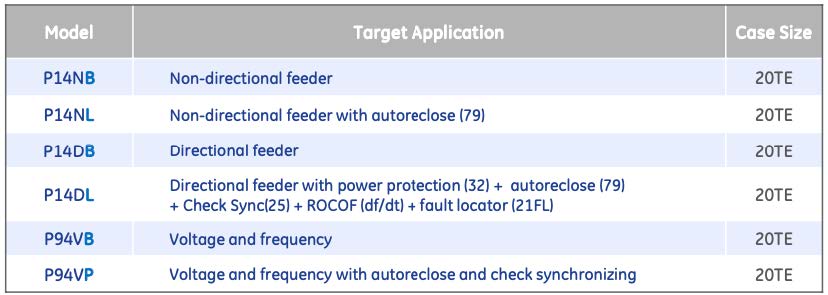

Model

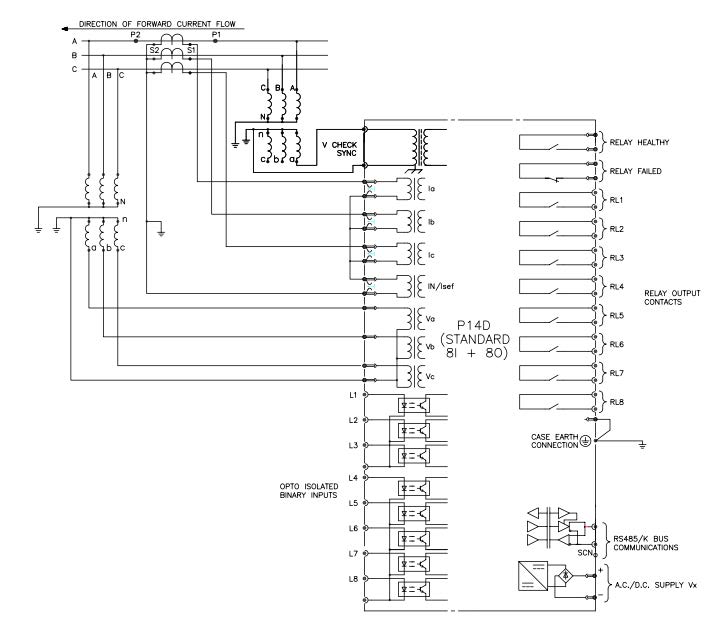

Connection Diagram
