"MRBAS는 2024년 3/2~3/8일까지 독일에서 열리는  ' Light + Building International Show' 에 당사의 제품을 출품합니다."





Invitation to MRBAS (Hall-4.1,Booth#J31C)

(2024, 3/2~3/8)







친애하는 고객 여러분, 안녕하세요?



엠알바스의 대표이사 윤창로입니다.



오늘은 고객 여러분꼐 저희 회사를 알릴 기회가 되어 매우 기쁩니다.  2024 Light + Building  독일, 프랑크푸르트에서 열리는 국제 전시회에 조명제어 시스템 업체로서 2024년 3월 2일부터 3월 8일까지 1주일간 참가하게 되었습니다.



우리 회사는 1987년 한국에서 조명 제어 시스템 사업을 시작했으며, 그동안 약 3,000개 건물 프로젝트에 시스템을 설치해왔습니다. 대형 건물 프로젝트에서 다양한 설치 경험을 토대로 시스템과 제품의 품질과 성능을 지속적으로 향상시켜 왔습니다. 이에 따라 이번 전시회 부스로 여러분을 초대하여 이러한 기술 발전을 높여주는 콘텐츠를 소개하고자 합니다

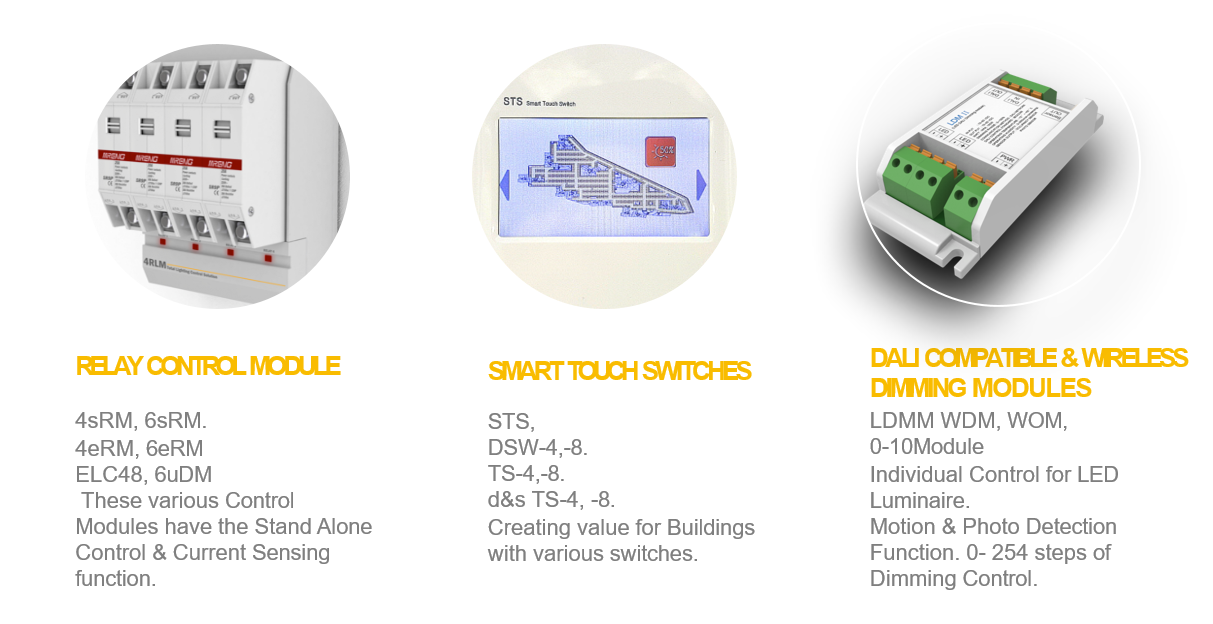

2024 'Light + Building' 프랑크푸르트 전시회에서 전시할 주요 제품들의 요약입니다.





다음 페이지에서 각 제품을 간략히 설명하겠습니다.





1. ELC 시스템은 일반 건물용 조명 제어 시스템입니다.



.. "이 시스템의 주요 특징은 여러 제어 모듈을 동일한 네트워크에서 운영할 수 있으며 데이터 공유와 인터락 제어의 장점을 가지고 있다는 점입니다."

.. 각 제어 모듈은 독립된 CPU를 갖추고 있어서 항상 자체 기능을 유지합니다.

.. 릴레이 제어 모듈은 4eRM, 6eRM, 4sRM 및 6sRM으로 나뉘어 있어 고객이 적합한 제품을 선택할 수 있습니다.

.. 릴레이 제어 모듈은 4eRM, 6eRM, 4sRM 및 6sRM으로 나뉘어 고객이 적절한 제품을 선택할 수 있도록 되어 있습니다.

.. 스위치는 ELC 시스템 데이터 라인에 연결할 수 있는 DSW (데이터 라인 스위치), d&s SW (디밍 및 씬 스위치), TFT LCD를 탑재한 STS (스마트터치 스위치)를 사용할 수 있습니다. 또한, DALI 호환 LED 디밍 모듈을 직접 제어할 수 있는 GDS (글로벌 DALI 호환 스위치)도 보유하고 있습니다.

.. EnOcean 스위치는 ELC 시스템에 연결되어, 배관 및 배선 구축이 필요 없는 무선 스위치로 사용될 수 있습니다.

.. EnOcean 스위치도 ELC 시스템에 연결되어 무선으로 사용할 수 있어 파이프나 배선 공사가 필요 없는 무선 스위치로 활용됩니다.

.. 이 ELC 시스템의 저수준 네트워크는 ELC 프로토콜 통신 방식을 이용하여 작동되며, 고수준 네트워크는 RS-232 시리얼, 이더넷 네트워크, MODBus 네트워크로 작동됩니다. 통신 컨버터로는 통신 컨버터 기능을 갖춘 독자적인 시스템 통신 유닛(SCU)을 사용합니다.

.. ELC 시스템 전용 소프트웨어인 Smartrol v.3.1은 릴레이 제어 모듈, DALI 시스템, 무선 디밍 시스템, 0-10v 디밍 모듈 및 다양한 스위치와 센서를 하나의 네트워크에서 통합 운영할 수 있는 프로그램을 제공합니다. 각 장치에 대한 세부 설정을 통해 각 장치의 사이트에 적합한 제어를 구현하기 위해 운영됩니다.

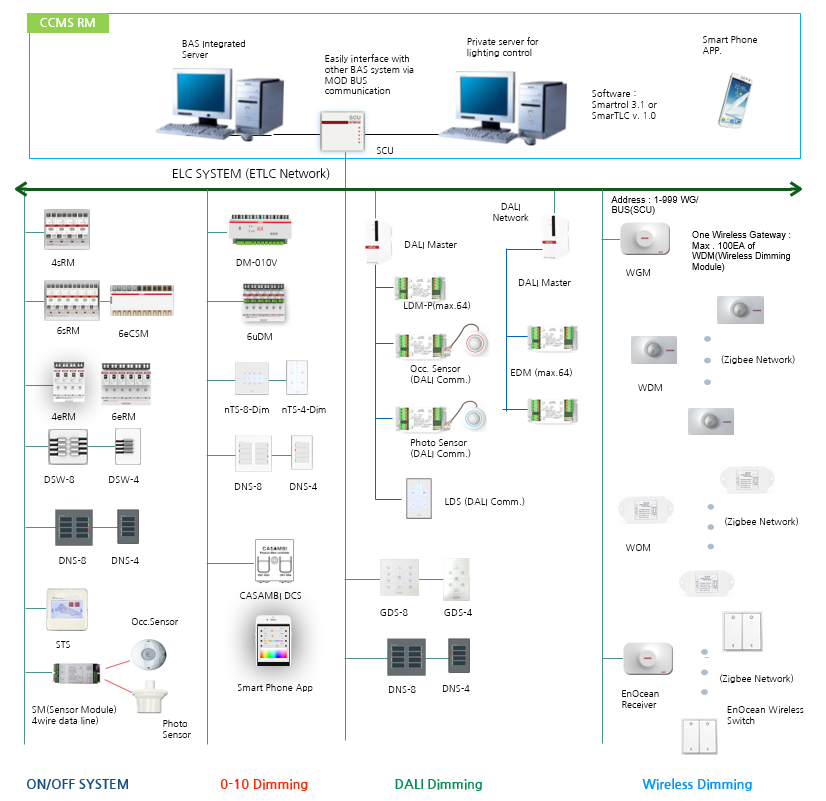

ELC SYSTEM 구성



MRBAS의 조명 제어 시스템은 On/Off 시스템, DALI 호환 디밍 시스템, 그리고 무선 디밍 시스템을 하나의 네트워크 시스템에서 제어할 수 있어 상호 연동 제어를 가능하게 합니다.





2. 6uDM : Universal Diimming Module



.. 이 제어 모듈은 6개의 래칭 릴레이와 0-10v 디밍 컨트롤을 동시에 출력할 수 있습니다. 필요한 경우, 이는 동일한 출력 단자를 사용하여 On/Off 릴레이 제어 및 0-10v 디밍 출력에 대해 유니버설하게 사용할 수 있는 타입의 제어 모듈이며, 다음과 같은 기능을 갖추고 있습니다.



여섯 개의 분리 가능한 20A 래칭 릴레이가 포함되어 있습니다.

이 제어 모듈은 ELC 네트워크에 연결되어 있으며 MOD Bus 통신 포트를 갖추고 있어 다른 시스템과 쉽게 통합할 수 있습니다.

각 제어 패널은 독립 기능을 갖추고 있어 중앙 모니터링 패널 고장 시에도 현장에서 지속적인 제어를 보장합니다.

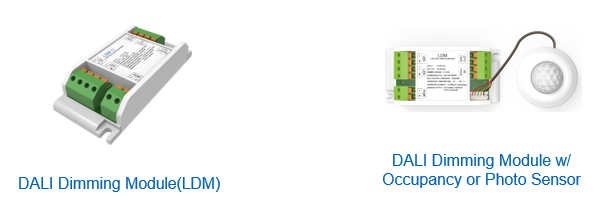

3. DALI 호환 시스템과 LED 조명용 디밍 모듈입니다.



.. 우리의 DALI 호환 시스템은 ELC 시스템에 연결되어 최대 64,000개의 LED 조명 장치를 제어할 수 있습니다. 우리는 한국의 여러 대형 프로젝트에서 그 기능과 신뢰성을 입증해 왔습니다.

.. DALI 호환 마스터는 000부터 999까지의 주소로 구성되며 ELC 시스템에서 연결되고 작동됩니다. 하나의 단일 DALI 호환 마스터는 최대 64개의 DALI 호환 디밍 모듈에 연결될 수 있습니다.

.. 각 DALI 호환 디밍 모듈은 254단계로 조명의 밝기를 제어합니다.

.. 동일한 DALI 라인에 연결된 센서에 의해 각 DALI 호환 디밍 모듈은 LED 조명의 밝기를 조절하는 조명 제어를 운영합니다.

.. 쿨 화이트와 웜 화이트를 위한 색 온도 제어





4. Interface with CASAMBI BLE Wireless System

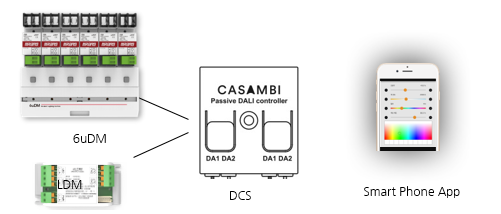

.. 현재 전 세계적으로 인기 있는 BLE 무선 통신 조명 제어 솔루션인 CASAMBI와 우리 ELC 시스템의 6uDM(유니버셜 디밍 모듈) 및 DALI 디밍 모듈 간에 인터페이스가 가능합니다. 이를 통해 이러한 제품들을 쉽게 무선으로 설치할 수 있게 되었습니다.

우리의 디밍 시스템은 유니버설하고 사용하기 쉬운 CASAMBI 앱을 통해 간편하게 작동될 수 있습니다.

.. 그래서 작은 사무실이나 가정에서도 간단한 디밍 및 색 온도 제어가 가능한 소형 조명 제어 시스템으로 쉽게 설치될 수 있습니다.

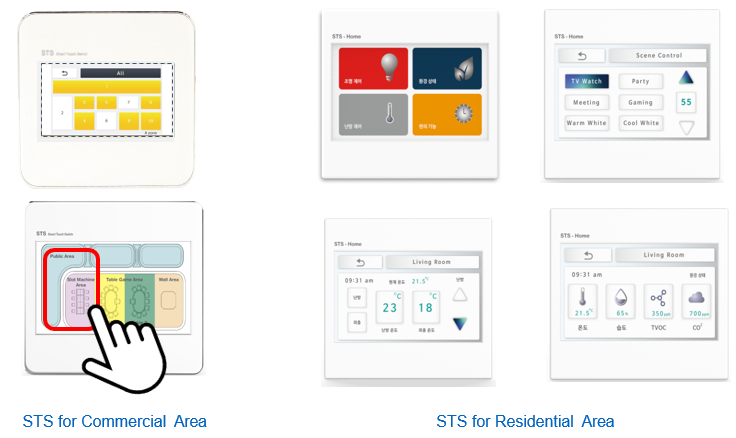

5. 상업 / 주거용 Smart Touch Switch



.. 국제 표준 크기 박스에 즉시 설치할 수 있는 사이즈로, 고객이 원하는 MAP 유형의 영역을 디스플레이하고 상업 지역의 조명 제어를 편리하게 실행할 수 있는 터치 버튼을 갖춘 스마트 터치 스위치가 디자인되었습니다.

.. 설치 비용이 기존 터치 패널보다 낮으며, 현장에 적합한 지도 모양의 버튼이 이 스위치에 사용되어 스위치를 더 편리하고 쉽게 사용할 수 있게 합니다.

.. 이 스위치는 주거용으로도 적용될 수 있어 조명 제어, 난방 제어, 환경 모니터링 및 편의 기능과 같은 서비스를 제공할 수 있습니다.



6.Room Lighting Control Management(RLCM : LEVEL-2 System)



.. 저희 회사는 조명 제어 분야에서 이미 37년 이상 경력을 쌓아왔으며 최근에는 LED 조명 시대를 맞이하고 있습니다. 최적의 조명 제어 시스템을 개발하기 위해 최근 몇 년간 다음과 같은 기능을 갖춘 시스템을 개발하는 데 많은 노력을 기울였습니다. 저희는 기존 제품과 새로운 솔루션을 결합하여 개발한 간편하게 설치하고 쉽게 작동할 수 있는 이 콤팩트 조명 제어 시스템을 자랑스럽게 소개합니다.



.. 시스템의 이름은 "RLCM: Room Lighting Control Management"입니다.

이 시스템의 가장 큰 특징은 하드웨어 자동 인식 설정 기능입니다. 조명 제어 제품을 설치한 후, 모든 항목이 자동으로 주소 지정되며 기본 제어를 위한 기본 프로그램이 자동으로 설정됩니다. 더 세부적인 제어를 위해 추가 프로그램을 원할 경우, 스마트 터치 스위치나 스마트폰 앱을 통해 간단히 추가 프로그램을 설정할 수 있습니다.

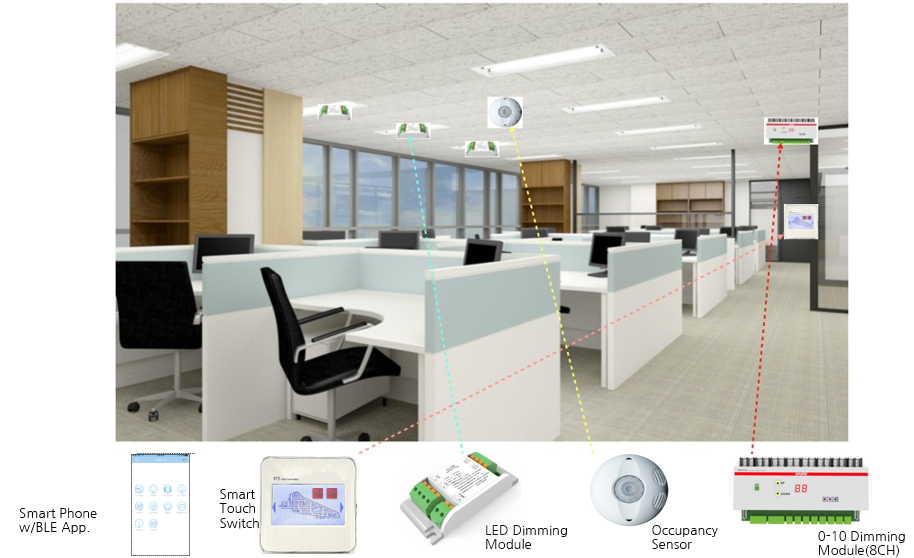

.. 소규모 사무실이나 회의실에 적합한 조명 제어 시스템이 필요하다면, "RLCM" 조명 제어 시스템이 적합할 수 있습니다. 저희의 DALI 호환 디밍 모듈(LDM), 무선 디밍 모듈(WDM)을 사용하고 설치하여 스위치 및 릴레이 모듈 또는 LED 조명을 디밍할 수 있습니다. 전원이 연결될 때 그룹 ON/OFF 제어, 디밍 및 씬 디밍 컨트롤은 스위치와 스마트폰 앱을 통해 우리의 기본 프로그램 내에서 운영됩니다.



..각 스위치에는 BLE 통신 기능이 있으며 스마트폰 앱을 열면 스마트폰과 스위치가 자동으로 페어링되어 스위치에서 설정한 내용이 스마트폰에 표시되어 집단 또는 개별적으로 직관적으로 조정 가능한 씬 버튼을 터치하여 제어할 수 있습니다.



“RLCM” 콤팩트 조명 제어 시스템은 쉽게 설치하고 편리하게 작동할 수 있으며 실제로 조명 제어 에너지를 절약할 수 있는 시스템입니다. 신축 공사 뿐 아니라 기존 사무실에도 주요한 공사 없이 쉽게 설치할 수 있습니다. LED 조명 시대에 필수적인 조명 제어 시스템으로, 우리의 LEVEL-2 시스템은 작업 환경의 품질과 가치를 높여주는 자동 인식 프로그램으로서 매우 확신합니다.

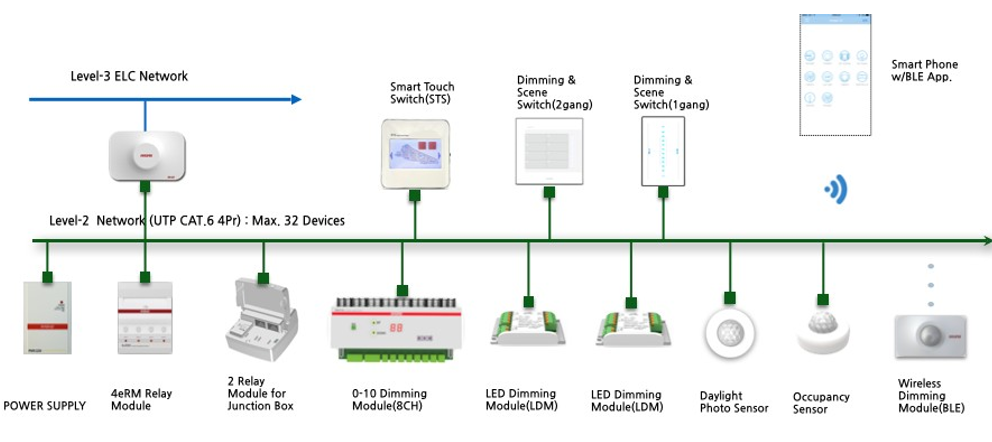

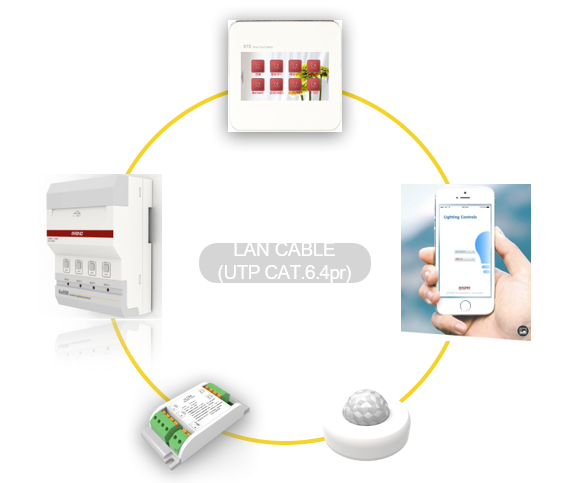

Configuration of LEVEL-2 System

LEVEL-2 system 기본 구성에는 주 통신 장치가 없으며, 전원과 통신 라인은 단일 UTP 케이블로 연결됩니다. 이 시스템은 최대 32개의 장치가 연결된 채로 작동하는 콤팩트 조명 제어 시스템입니다.







우리의 소프트웨어는 첨단 IT 기술의 진화와 함께 발전해 왔습니다. MS의 초기 DOS 버전에서 Window OS가 출시된 이후, 우리의 소프트웨어도 2000년대 초반에 Window OS로 개발되어 조명 제어 프로그램을 편리하게 제어할 수 있게 되었습니다. 그 후 14년이 지난 지금까지 우리의 소프트웨어는 여러 단계로 업그레이드되었습니다.

초기에는 조명 제어 시스템이 ON/OFF 제어에만 적용되었고 사용자가 볼 수 있는 소프트웨어는 SmarTLC였습니다. 우리는 이 소프트웨어를 Light-X의 이름으로 GE America에 수출했습니다.

Smartrol v.1.0은 우리의 iSLC 시스템과 디밍 제어 시스템에 적용 및 개발되었습니다. 최근에는 Smartrol v.3.1이 2013년부터 ELC 시스템, DALI 및 무선 시스템에 적용 및 개발된 소프트웨어입니다. 이 소프트웨어는 2013년에 BTL Listing 인증을 받았습니다. 이 소프트웨어는 전원 사용자 인터페이스 기능만 있는 조명 제어 소프트웨어로, 다른 소프트웨어보다 훨씬 더 우수한 그래픽 기능을 제공합니다.



Main Feature • 클라이언트 모드 및 서버 모드를 사용하여 일반 PC 등급의 컴퓨터로 상호 잠금 백업 및 대기 기능을 적용합니다. • 관리 사용자를 위해 모니터링 범위 및 제어 범위를 제한합니다. • 추세 그래프를 통해 실시간 부하 용량 사용량을 모니터링합니다. • 로컬 제어 패널은 프로그램 수정 및 데이터 전송 중에도 지속적으로 제어를 운영합니다. • 화면의 각 메뉴는 아이콘으로 배치되어 자유롭게 재배치할 수 있습니다. • 화면에서 그래픽 블루프린트 작업을 위해 BMP, WMF, JPEG, AVI, PCX, DCX와 같은 그래픽 파일을 지원합니다. • 트리 구조를 사용하여 장치별, 위치별, 그룹별로 표시할 수 있습니다. • 화면을 확대해도 화면이 깨지지 않습니다. • 알람이 울릴 때 해당 장치와 릴레이를 자동으로 찾습니다. • 각 릴레이의 현재 데이터 모니터링 및 분석을 수행합니다. • 무선 디밍 모듈의 설정 및 제어를 지원합니다.

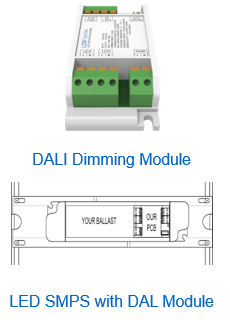

래칭 릴레이 및 DALI 디밍 모듈용 PCB의 다양한 경쟁 모델들이 있습니다.

Wireless Dimming Module

Specification • 입력 전압: DC 10V ~ 60V • 출력 전류: 최대 3A • 출력 전력: 최대 180W @60V • 내부 전력 소비: 최대 0.4W • 통신: IEEE 802.15.4 ZIGBEE • 치수: 78(W)*46(H)*12(D), 센서 반경 6mm

Wireless On/Off & 0-10v Dimming Module



2024년 3월 2일부터 8일까지 독일 프랑크푸르트의 Mess Frankfurt Convention Center (4.1 전시장, 부스 번호 J31C)에서 "MRBAS"는 새로운 기술과 제품을 소개하는 행사를 진행합니다. 또한 부스를 방문해주시는 고객분들께는 USB 메모리 디스크에 Smartrol v.3.1 데모 소프트웨어를 제공할 예정입니다.

저희 부스를 방문하셔서 의미 있는 비즈니스 미팅을 가지고 함께 일할 기회가 되기를 기대합니다. 감사합니다.





MRBAS 대표이사 윤 창로
