WOM
Wireless On/Off & 0-10VDC Module
Full Lighting Controls - Wireless System
Wireless ON/OFF Module은 1개의 10 Ampere Latching Relay를 포함하고, 국제표준규격 IEEE802.15.4 ZIGBEE 통신으로 구성되어 있다. 여러개의 등기구를 묶어서 한번에 무선으로 ON/OFF 시키기도 하며, 필요시 0-10VDC 신호를 보내 LED등기구에 대해 Dimming 제어도 가능하다.
Main Feature
…국제표준규격 IEEE 802.15.4 ZIGBEE 통신
…최대 254개의 Gateway는 Stand Alone 기능을 보유.
…최대 AG(Access Group) 127개
…실질적인 AG 5개 이하로 구성.
…하나의 게이트웨이(WG)는 5개의 AG이내로 구성되며, 하나의 AG는 64개의 Wireless ON/OFF Module로 설계되어있다.
…등기구부하 최대 10 Ampere 회로까지 제어
…0-10VDC 신호로 1 -100% Dimming.(1 - 254단계)
…자기진단기능이 있어, 통신에러 및 디밍출력 에러 상태 표시.
…최대 254개의 Gateway는 Stand Alone 기능을 보유.
…최대 AG(Access Group) 127개
…실질적인 AG 5개 이하로 구성.
…하나의 게이트웨이(WG)는 5개의 AG이내로 구성되며, 하나의 AG는 64개의 Wireless ON/OFF Module로 설계되어있다.
…등기구부하 최대 10 Ampere 회로까지 제어
…0-10VDC 신호로 1 -100% Dimming.(1 - 254단계)
…자기진단기능이 있어, 통신에러 및 디밍출력 에러 상태 표시.
Application
Specification
…사무실 지역 적용
…지하주차장 지역 적용
…회의실 적용
…복도 및 로비 지역 적용
…강당 및 식당 지역 적용
…오피스빌딩, 쇼핑몰, 호텔, 주상복합, 터미널등 공용지역등에적용하여, 절전 및 조명의 효율적인 관리시스템으로 활용.
…LED 등기구 개별 및 그룹 DIMMING SCENE 제어
…외부 조도에 따른 자동 LED 디밍 제어
…동체 감지 센서에 의한 LED 디밍 제어
…무선통신에 따른 설치 공사가 용이하고, 유지보수가 편리함.
…자체 자기진단기능에 의한 유지보수가 용이함
…실제 설치 운영 경험에 따른 다양한 기능의 활용
[Electrical Specification]
1. Hardware Function & Structure
…220VAC 전원부
…구동부 : Relay ON OFF제어부, 0~10V 디밍 제어부, 전류센싱부
…MCU : ZigBee Core Processor.
2. 전원
…입력전원 : AC220V, 60Hz
…동작전원: DC 12V, 3.3V, 및 기타 전원
…동작파트: Relay ON/OFF control
3. 설정
…Address Setting : 1~64.
…Dimming 제어( 0- 10V) – 1CH 지원
…Latch Relay(16A) – 1EA 내장
4. 동작환경
…Operation Source : 220VAC (+-10%), 60Hz.
…Operation Condition : 0 ~ 60°C, 0 ~ 90% RH.
5. 통신방식
…ZIGBEE NETWORK(IEEE802.15.4)
[Basic Function]
…각 무선모듈의 Address는 Gateway-Access Group-WDM 순으로 설정
…등라인 체크 및 Warning 기능을 위한 LED FLASH ON/OFF
…자기진단기능 : 통신에러 및 디밍출력에러, Group정보, Scene 정보, Sensor Enable 여부등)
…RELAY ON/OFF제어
…Group Feeder ON/OFF제어
…0~10V 디밍제어 ( 0~100%)
…Address Setting : 1~64.
…지하주차장 지역 적용
…회의실 적용
…복도 및 로비 지역 적용
…강당 및 식당 지역 적용
…오피스빌딩, 쇼핑몰, 호텔, 주상복합, 터미널등 공용지역등에적용하여, 절전 및 조명의 효율적인 관리시스템으로 활용.
…LED 등기구 개별 및 그룹 DIMMING SCENE 제어
…외부 조도에 따른 자동 LED 디밍 제어
…동체 감지 센서에 의한 LED 디밍 제어
…무선통신에 따른 설치 공사가 용이하고, 유지보수가 편리함.
…자체 자기진단기능에 의한 유지보수가 용이함
…실제 설치 운영 경험에 따른 다양한 기능의 활용
[Electrical Specification]
1. Hardware Function & Structure
…220VAC 전원부
…구동부 : Relay ON OFF제어부, 0~10V 디밍 제어부, 전류센싱부
…MCU : ZigBee Core Processor.
2. 전원
…입력전원 : AC220V, 60Hz
…동작전원: DC 12V, 3.3V, 및 기타 전원
…동작파트: Relay ON/OFF control
3. 설정
…Address Setting : 1~64.
…Dimming 제어( 0- 10V) – 1CH 지원
…Latch Relay(16A) – 1EA 내장
4. 동작환경
…Operation Source : 220VAC (+-10%), 60Hz.
…Operation Condition : 0 ~ 60°C, 0 ~ 90% RH.
5. 통신방식
…ZIGBEE NETWORK(IEEE802.15.4)
[Basic Function]
…각 무선모듈의 Address는 Gateway-Access Group-WDM 순으로 설정
…등라인 체크 및 Warning 기능을 위한 LED FLASH ON/OFF
…자기진단기능 : 통신에러 및 디밍출력에러, Group정보, Scene 정보, Sensor Enable 여부등)
…RELAY ON/OFF제어
…Group Feeder ON/OFF제어
…0~10V 디밍제어 ( 0~100%)
…Address Setting : 1~64.

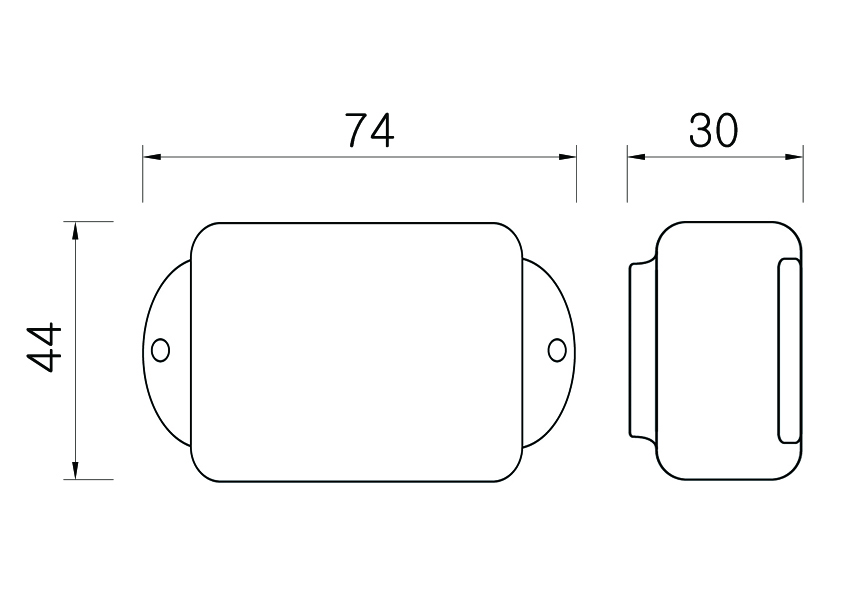

Dimension of Layout

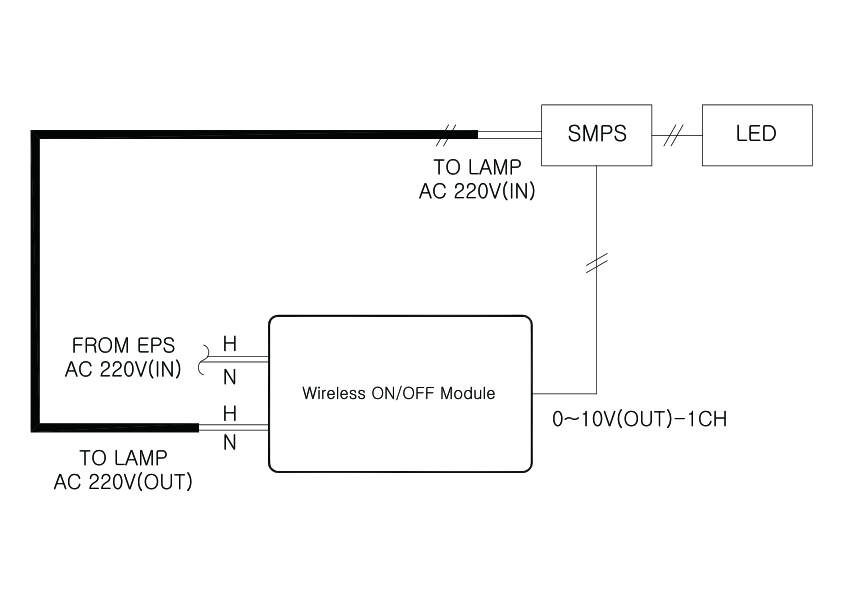

Connection Diagram
