SCU는 PC와 조명제어반 간의 데이타 통신을 하는 장치이다. 각 조명제어반들, 스위치, 센서, DALI Master 등의 DATA BASE를 설정하고, 각 프로그램을 작성하여 전송하는 작업등을 이 SCU를 거쳐 실행한다.
 하위단 조명제어반 통신은 ELC BUS, 상위단 PC 통신은 Ethernet TCP/IP로 구성되어 있다. 전원,데이타통신등의 STATUS를 표시하는 LED들이 전면부에 있어, 조명제어반 및 데이타통신의 실시간 상태를 알수 있다.

…시스템의 상태를 표시하는 LED Status Indicators
…Full 2-Wire Bus로 연결되는 데이타라인으로 강력한 데이타 통신 : 유도 및 비접지등 불량한 통신 환경에서도 데이타통신의 신뢰성 유지.
…데이타베이스 및 프로그램 수정등 다운로딩 시에도 제어는 지속적으로 실행된다.
…각 제어반간의 연동프로그램등은 Global Stand ALone기능으로 중앙감시반 불능시에도 지속적으로 실행된다.
…Smart Phone APP 지원 가능
…최대 5개의 Computor 접속 가능
…GE TLC System과 접속 가능
…MOD Bus 접속 가능
…SCU의 설치는 벽에 설치 또는 책상에 그대로 놓는 형식이다.
…타 시스템과 연동을 위한 인터페이스가 용이한 상위단 네트워크로 구성되어 있다. Ethernet TCP/IP, MOD Bus가능.

  하나의 SCU는 각 조명제어모듈 999개, 각 데이타라인스위치 999개 까지 통신 가능하다. SCU는 중앙감시반등에 위치하며, PC에 연결되어 각 현장제어반등과의 실시간 감시 및 제어 통신을 실행한다.

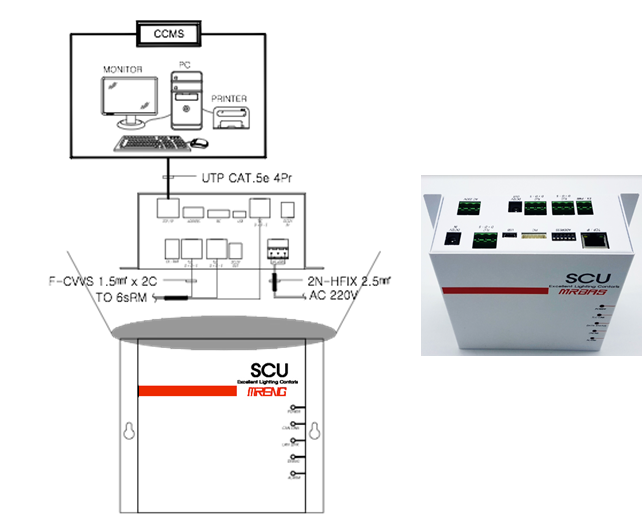

 SCU는 하위단 통신과 상위단 통신을 연결한다. 하위단 통신은 Full 2-Wire Bus로 구성되어 있어, 각 조명제어반 및 데이타라인 스위치를 각각 999개까지 연결 운영한다. 상위단은 Ethernet TCP/IP 통신을 기본으로 연결 운영한다. 필요에 따라 MOD Bus통신이 가능하여, BAS등 타 기종과의 인터페이스가 용이하다.

…릴레이제어모듈 : 4sRM, 6sRM, 4eRM, 6eCSM
…DM(Dali Master), LDM(LED Dali Dimming Module), WG(Wireless Gateway), WDM(Wireless Dimming Module), WOM(Wireless On/Off Module), DM-010V
…Receiver for EnOcean Switches
…Switches : STS, DSW, TS, nTS, d&s TS.

…LED Status Indicators : Power, ETLC Link, Data Status, On Line, Alarm
…Connection for PC : Ethernet TCP/IP, Modbus, USB Serial
…Power : AC220/110V, 50/60 Hz

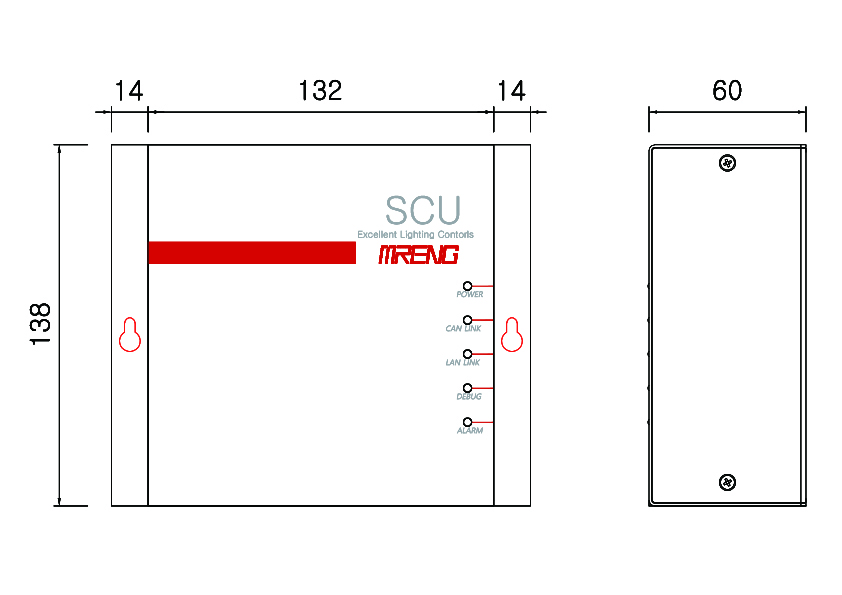

…Size : 160(W) 60(H) 138(D)
…Weight : 980g
