4eRM은 4개의 릴레이 ON & OFF 제어 모듈 입니다.
릴레이의 ON & OFF 제어 및 동작 상태 표시등의 기능을 수행하며, ETLC 통신을 통하여 SCU 와 연결되며 ETLC 프로토콜을 통해서, 스케줄 및 ON & OFF 동작수행, ON & OFF 상태표시, 릴레이 그룹제어, 시간대 스케줄 제어, 일출 / 일몰 스케줄 제어 등을 수행합니다.
 릴레이의 동작 Log 및 Runtime 의 데이터를 저장하며, 특히, 4eRM 은 4개의 Latching 릴레이 를 릴레이 모듈안에 내장한 형태이며, 각 릴레이의 전류 사용량을 감시할수게끔, 전류 센싱 IC칩 을 장착 하였습니다.

…사용량 적산 기능 (일별 & 월별).
…전력량 저장 및 보고 기능 (최대 32일 및 16개월 저장).
…각 릴레이의 상태를 표시하는 LED 상태 표시 기능.
…릴레이 불능시, LED Flick (깜박임) 기능.
…디멘드제어 기능에 대한 Enable 및 Disable 기능.
…통신은 Full 2-Wire Bus 로 연결되는 데이터 라인.
…데이터 다운로드 및 데이터베이스 수정 등, 작업도중에도 제어가능.
…각 조명제어반은 Global Stand Alone 기능 탑재.
…중앙제어시스템 및 컴퓨터 불능시에도 조명제어반 스스로 지속적 실행 가능.
…25A Latching 릴레이 를 보드에 내장한 타입.
…돌입전류(Inrush Current) 100A 에 대응 가능한 릴레이 사용. (TV-8 규격 적용).
…1개 의 SCU(통신장치) 에 최대 999개 까지 4eRM 릴레이 모듈 연결 및 동작 가능.
…강전라인 및 약전라인을 모듈 케이스 커버 안쪽으로 처리하여 깔끔한 결선 및 케이블 정리 가능.
…수동 조작 ON & OFF 스위치 를 릴레이 모듈에 장착하여 현장에서 직접 수동 조작 가능하며, 전류센싱 IC칩에 의하여, LED 상태감시 가능.
…새로운 디자인 과 컴팩트 사이즈로 소형 및 대형 프로젝트 등 다양한 현장 및 프로젝트에 사용 가능.

 릴레이모듈은 SCU 하나에 999개 까지 연결되어 각 프로그램에 연동제어를 수행합니다. 각 릴레이 모듈은 릴레이, 제어보드 및 릴레이 구동 보드 그리고 통신 보드등이 일체형으로 결합한 구조로 설계되어있습니다.
 릴레이 모듈 하단의 케이스 커버를 열면, 데이터 통신 연결단자 와 센서 입력단자 2포트가 있으며, 필요한 부분에 연결하여 사용할수있습니다. 각 릴레이 및 구동 보드의 상태를 표시하는 LED 상태표시 기능이 있으며 릴레이는 릴레이 모듈 안에 내장 및 장착 되어있으며, 상태 감시를 위한 전류센싱 IC칩 회로가 준비되어 있어, LED 의 전류감시 및 상태 감시가 가능합니다.

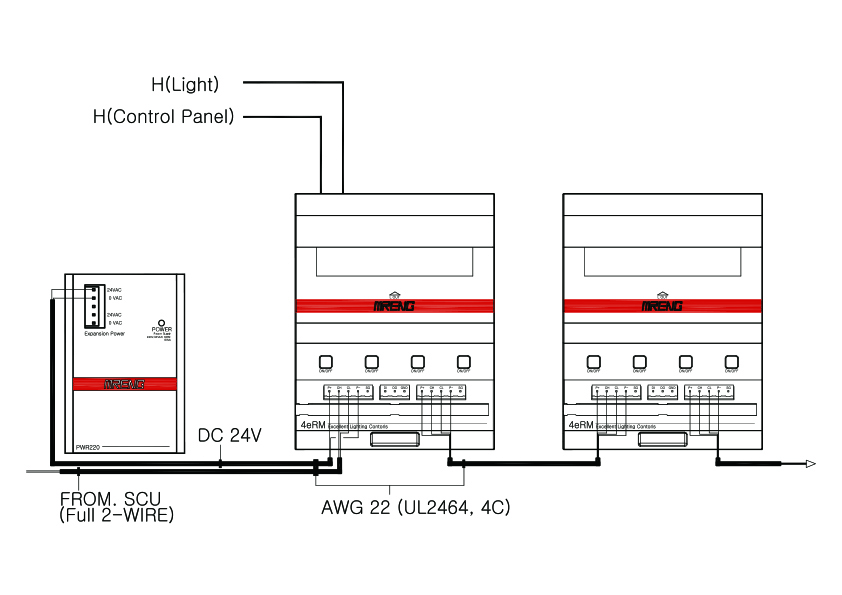

 릴레이 모듈은 Full 2-Wire 통신방식으로 연결되며, 각 릴레이 모듈을 상하로 설치할 경우, 상하 데이터 라인이 연결될수 있도록 연결 통로가 있습니다. 데이터 라인 케이블이 외관상 볼수 없도록 깔끔하게 처리되어 있습니다.

…CPU : 32 Bit Stand Alone Control Processor
…전원 : AC/DC24V, 50/60Hz, 7VA
…통신 : Full 2-Wire 통신
…주소 설정 범위 : 001 ~ 999
…릴레이(4회로) : 25A Latching 릴레이 내장형 및 돌입전류 100A TV-8 규격 적용
…LED 상태 표시 : 4개
… 동작 환경 : -10°~ 60°C

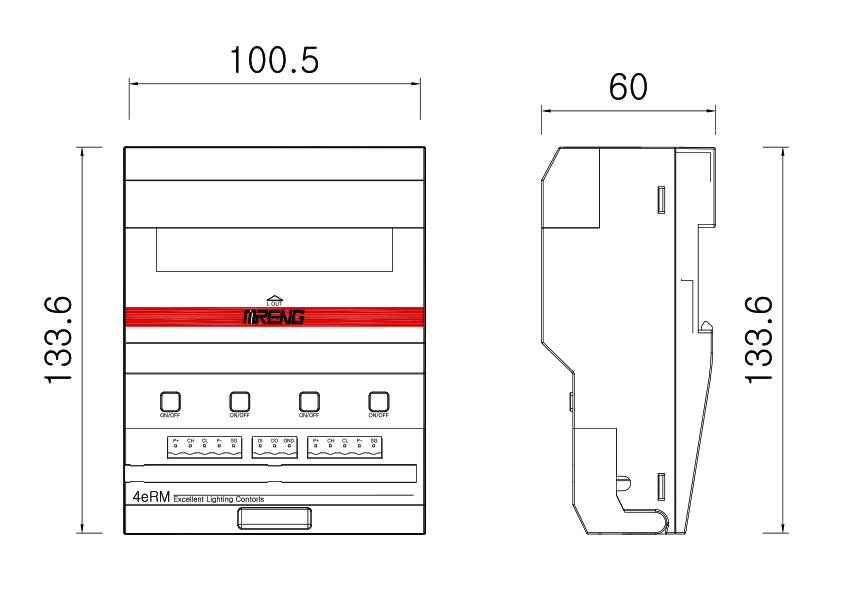

…Size: 100.5(W) 133.6(H) 60(D)
