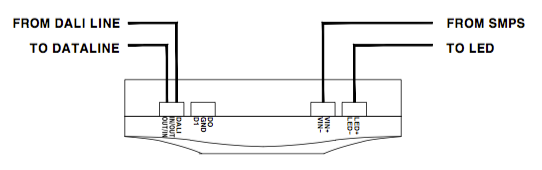

LED Emotional Dimming Module은 조명의 색온도를 필요에 따라 연출 할 수 있는 모듈이다. 조도와 색온도의 변화를 통하여 사람에게 가장 적합한 자연 태양광을 구현 할 수 있다. DALI-Master에 극성이 없는 FULL 2-WIRE 통신으로 연결된다. 하나의 DALI-Master에 64개의 EDM을 연결하며, LED등기구를 개별, 그룹, Scene, 패턴 별, 스케줄별, 색온도별로 ON/OFF 및 Dimming제어를 할 수 있도록 하는 장치이다.

…EDM PROTOCOL INTERFACE.
…254 단계의 조도조절 기능.
…254 단계의 색온도 조절 기능.
…16개의 그룹 설정 가능
…16개의 Scene 설정 가능
…통신속도 : 1,200 BPS.
…시스템 사이즈 : 최대 64개.
…SYSTEM SIZE : 64 units
…Dimming Range : 1% ~ 100%
…별도의 차폐 통신선이 필요 없으며, 일반전선 혹은 케이블 배선으로 시공이 가능.
…64EA 의 LED 등기구 ON/OFF & 디밍 & 색온도 제어.
…ON/OFF 및 디밍 색온도 상태 표시.

…EDM은 각 Master에 최대 64개 까지 연결되며, 각 모듈은 Address로 인식되어 지게 된다.
…발라스터를 입력전원으로 사용하여, LED의 밝기 및 색온도를 각각 254 단계로 제어할 수 있는 모듈이다.
…중앙 컴퓨터에서 Address가 설정된 EDM을 감시하고, 프로그램을 다운로딩하여 제어 할 수 있다.
…그룹, Scene, FADE TIME, FADE RATE, MIN/MAX 등의 정보들을 저장할 수 있다.
…각 EDM은 각 LED 등기구마다 설치되어 개별 디밍 및 색온도 제어가 가능하다.
…Network 상단은 기존 조명제어 데이터라인으로 중앙 컴퓨터 및 스위치로 제어가 가능하며,기존 ON/OFF 시스템과 필요시 연동을 할 수 있다.
